液压万能试验机

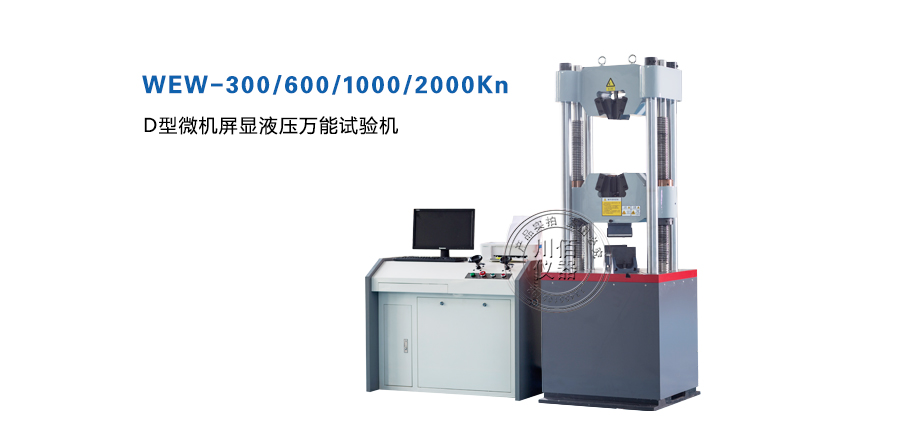

WEW-D型微机屏显液压万能试验机

产品详情

WEW-D型微机屏显液压万能试验机产品介绍

1 主机

主机采用油缸下置式主机,拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机下横梁和工作台之间。

2 传动系统

中横梁升降采用电机链轮带动横梁移动,调整中横梁的空间位置,实现拉伸、压缩空间的调整。

3 液压系统

油箱内的液压油通过电机带动高压泵进入油路,流经单向阀、高压滤油器、压差阀组,进入油缸。手动阀控制进入油缸的流量,实现试验加载。

4.电气测控系统

(1)核心部件均采用进口原器件,性能稳定。

(2)具有过载、过流、过压、位移上下限位等保护功能。

(3)内置式插卡式数据采集系统,实现试验力、试样变形和横梁位移等参量的数据采集。

(4)电气控制线路参照国际标准,符合国家试验机电气标准,抗干扰能力强,保证了控制器的稳定性,实验数据准确性。

5. 软件主要功能特点描述

该测控软件用于各种金属及非金属的试验,按照相应标准完成实时测量与显示数据,处理实验结果、输出等各种功能。

(1)分权限管理,不同级别的操作者有不同的操作权限,可操作的菜单等内容也不同,既使普通操作者操作简单、方便、快捷,又有效的保护了系统;

(2)实时测量与显示试验力及峰值、位移、变形等各信号;

(3)实现了负荷-变形,负荷-位移等多种试验曲线的实时屏幕显示,可随时切换观察,曲线的放大与缩小非常方便;

(4)具备试验参数的计算机存储、设定、加载等功能,调零、标定等操作都从软件上进行,各参数可方便的进行存储和调入;

(5)采用人机交互方式分析数据。处理方法满足应用广泛的标准要求,可自动计算弹性模量、屈服强度、规定非比例延伸强度等各种性能参数,也可人工干预分析过程,提高分析的准确度;也可以根据用户提供的标准进行其他的数据处理。

(6)试验数据以文本文件存贮,以方便用户查询,以及利用任何通用商业报表、字处理软件对试验数据进行再处理,同时方便联网传递数据;

(7)记录保存试验全过程的数据曲线,还可以进行曲线叠加对比,便于对比分析;

(8)可按用户要求格式打印试验报告。用户可以自己选择报告输出基本信息和试验结果及试验曲线的内容,满足各种需要;

(9)实现了试验力和变形的数字调零、自动标定,方便了操作,提高了机器的可靠性。各种参数系统设置以文件形式存贮,便于保存和恢复;

(10)具备过载保护自动停机功能,并可以自动判断试样断裂,自动停机。

WEW-D型微机屏显液压万能试验机主要性能技术指标

序号

项 目   名 称

参 数

1

最大试验力kN

300-1000

2

试验力示值相对误差

示值的±1%

3

试验力测量范围

最大试验力的2%~100%

3

夹紧方式

液压夹紧

4

圆试样夹持直径范围mm

Φ4~Φ32

5

扁试样夹持厚度范围mm

0-15

6

扁试样夹持宽度mm

70

7

最大拉伸试验空间mm

550

8

最大压缩试验空间mm

500

9

控制柜外形尺寸mm

1200×620×850

10

主机外形尺寸mm

730×590×1900

11

电机功率kW

2.3

13

主机质量kg

2000

14

立柱净间距(mm)

450

15

上下压盘尺寸mm

Φ150

16

弯曲支棍间距mm

400

17

弯曲支棍宽度mm

140

18

容许弯曲度mm

100

19

最大活塞行程mm

200

20

活塞最大移动速度mm/min

约80

21

试验空间调整速度mm/min

约150
